浅谈丹佛斯永磁同步变频器与磁悬浮压缩机维修

作为一名干了十五年变频器维修的工程师，我拆过的驱动柜少说也上千台。从早期笨重的GTO变频器，到如今主流的IGBT模块，我亲眼见证了这个行当的技术变迁。可当我第一次在客户现场见到丹佛斯为磁悬浮压缩机量身打造的永磁同步变频器时，还是被它的设计彻底震住了——它几乎重塑了我对“变频器该长什么样”的全部想象。

一、结构颠覆：这根本不是你以为的变频器

我们熟悉的变频器，往往是电控柜里那个带着散热片、电容、控制板、再加一堆风扇电抗器的铁盒子，占地大、散热难，一直是老毛病。但丹佛斯这一套，直接把变频器和永磁电机做进了一个高度集成的机电系统里。

尤其让我眼前一亮的是散热方案——它压根没有外置散热器，而是拿压缩机的铝合金外壳做散热通道。制冷剂流道就铸在机壳内部，IGBT模块紧贴壳体安装，热量直接被制冷剂带走。这种“机-电-热”一体设计，不光省掉了散热器和风扇的空间，散热效率还远超传统风冷甚至水冷。我大致估了一下，光这一项，就比传统变频方案省出一半以上的安装体积。

这种思路，跟我们常见的“拼凑式”系统完全两码事。传统系统里，电机、压缩机、变频器常常是三家不同供应商，接口匹配、EMC干扰、散热不均，全是埋雷点。而丹佛斯通过集成化设计，从根子上就避开了很多连接问题和散热瓶颈，系统可靠性自然高出一大截。

二、核心亮点：永磁同步电机 + 高频矢量控制

它驱动的不是普通异步电机，而是内嵌式永磁同步电机（IPMSM）。永磁电机的好处大家都清楚：效率高、功率密、转矩好。但真想把它性能榨干，离不开高水平的控制算法。

丹佛斯这套变频器用了高频矢量控制（FOC），结合磁场定向控制和SVPWM调制。跟我们常见的V/F控制比，矢量控制能做到转矩和磁场的解耦控制，动态响应极快，低速转矩也更稳——这对负载快速变化的压缩机来说非常关键。尤其是磁悬浮轴承，要求转速必须极度平稳，稍有转矩波动就可能扰得转子失稳，因此对驱动的控制精度和响应速度堪称苛刻。

控制系统里还内置了MTPA（最大转矩电流比）算法，不管负载怎么变，它都能自动找到最高效的工作点。这也是为什么磁悬浮压缩机哪怕在低负荷下也能保持极高能效。从维修角度看，这种软件层面的优化，虽然抬高了技术门槛，但也减少了因低效运行引发的过热和故障。

值得一提的是，它的逆变部分用了低感叠层母排和新一代SiC（碳化硅）模块。母排低感设计抑制了IGBT开关时的电压尖峰和干扰，而SiC器件的高频特性让开关频率突破20kHz，电流波形更接近正弦，电机谐波损耗大幅降低，整体效率再上一个台阶。

三、磁悬浮轴承：变频器驱动的另一个隐藏核心

严格讲，这台变频器其实同时驱动两个负载：一是压缩机的主电机，二是磁悬浮轴承的电磁线圈。磁轴承本身也是一套电磁执行机构，需要独立的多通道功放和控制器实时调控转子位置。

轴承控制器通过数个电涡流传感器持续监测转子在五个自由度上的微位移（精度直达微米级），一旦发现偏差，立刻计算修正量、驱动电磁线圈产生对应磁力，把转子“拉”回中心。这整个过程要求控制器采样和处理速度极高（带宽通常超过2kHz），还必须和主电机驱动实现协同控制。

于是对变频器提出了极高要求：既要输出平稳的电机转矩，又得为轴承系统提供干净、稳定的直流母线电压，避免电压波动或谐波干扰影响到轴承的控制精度——一旦轴承失稳，后果就是灾难性的。丹佛斯通过高度集成化的设计，把两套系统在供电、控制和散热上深度整合，从硬件层面确保了运行的可靠性。

四、维修视角：高可靠性背后的得失账

从我们维修工程师的角度看，这种高度集成设计是双刃剑。

好处明摆着：

外部接线大幅减少，连接器松动、接触不良、线缆磨损这类常见故障基本消失。可以连接电脑软件，监控压缩机和变频器的各项技术指标，还可以跳过空调主机控制权限，通过软件直接运行压缩机电机，更加贴心的是，丹佛斯官方免费提供中文版本的软件，这他妈太卷了。

高效散热+低温运行，IGBT、电容这些怕热元件的寿命显著延长。整体防护等级高（一般IP54起步），耐污防凝露，恶劣环境也能扛。

可维修上的挑战也更明显：

模块化太高：一旦硬件出问题，基本只能整块更换功率单元或控制器，维修方式从“元件级”变成“板卡级”，成本上去不少。像这套变频器用的西门康SEMIKRON IGBT模块——伟肯、罗克韦尔、AB甚至国内风电都用类似结构——就有个麻烦：散热底板太薄，手工很难涂匀导热硅脂，我猜原厂应该是机器涂的。所以这模块在作为配件出厂时，基本都是连着散热器整套交付的（当然，这只是我听说，没实据）。也因此，变频器维修圈里都知道这种模块一旦坏了很难处理，散热问题是主要难点。不过，这种精细手工活儿恰好是我们重庆妙工科技最拿手的——这真不是吹，不信你来问我。

专用工具和软件：调试和诊断必须用原厂软件，参数还加密，普通工程师想搞深度调试或优化基本没戏。

对人员要求极高：维修的人得同时懂变频技术、电机学、制冷系统和控制理论，跨学科知识少一块都不行。

五、一点感慨：技术之外，更有理念

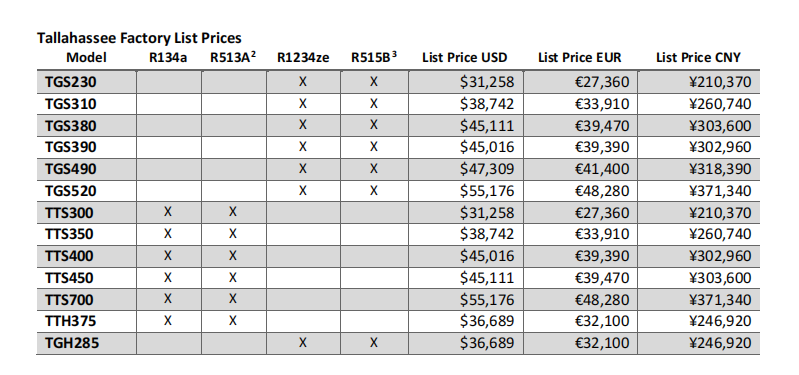

第一次看到这款压缩机的报价时，我确实又震惊又羡慕。它的价格几乎是同等冷量普通离心机的两倍还多。但冷静想想，它的价值是撑得起这个价的——省下的空间、电费、维护成本，在全生命周期里早就覆盖了初次投入的差价。

我们羡慕国外巨头能做出这样的产品，不是没有道理。这背后是他们几十年在电力电子、电机设计、材料工艺和控制算法上的持续积累。这不是某个单点技术的突破，而是系统级、多学科深度融合的成果。

作为一线技术人，我们在维修这些先进设备的同时，更该沉进去理解它们背后的设计理念和工程精髓。也许短时间内我们还做不出同样水准的产品，但只有知其然、也知其所以然，才能更好地应用、维护，甚至将来某一天，真正做出属于我们自己的创新。这条路很长，但总得有人一步一步走。
